Az X-Meritan egy vezető kínai minőségi ATC-M1 hőmérséklet-szabályozó rövid ciklusú PID-vel és mikroobjektumokhoz tervezett szállítója. A miniatűr optikai eszközökkel, például a DFB lézerekkel kapcsolatos mérnöki kihívások precíz hőszabályozást igényelnek rendkívül szűk helyeken. Azáltal, hogy ezeket a speciális vezérlőket kínai székhelyű létesítményünkben gyártja, az X-Meritan olyan nagy teljesítményű megoldást kínál a globális fejlesztőknek, amely egyensúlyban tartja az ultrakompakt méreteket a gyors reagálású vezérlőarchitektúrával.

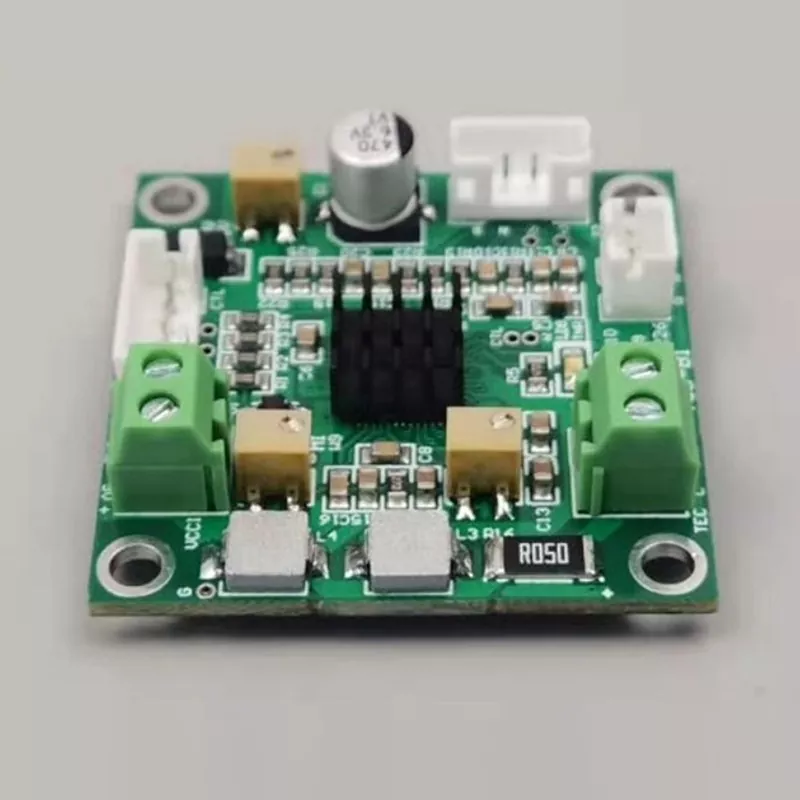

Az X-Meritanból gyártott minőségi ATC-M1 Temp Controller rövidciklusú PID-vel és Micro Objects számára tervezve a TO-CAN csomagokhoz és mikroelektronikai szerelvényekhez optimalizált hőkezelési modul zászlóshajója. Ez a vezérlő speciális, rövid ciklusú PID algoritmust használ az azonnali korrekciók biztosítására, biztosítva, hogy a mikroméretű termikus tömegek a külső ingadozások ellenére is stabilak maradjanak. Elkötelezett gyártóként az X-Meritan úgy tervezte meg az ATC-M1-et, hogy zökkenőmentesen integrálódjon olyan rendszerekbe, ahol a belső tér kritikus korlátot jelent, és ipari szintű pontosságot biztosít a hagyományos vezérlők lábnyoma nélkül.
| Paraméter | Műszaki követelmény / érték |
| Termék neve | Hőmérséklet vezérlőpult |
| Modellszám | ATC-M1 |
| Alaplapi tápfeszültség (DC) | 3,0 V - 5,0 V |
| Kimeneti hatékonyság | körülbelül 80% |
| TEC maximális feszültség | 4,3 V (5 V-os tápfeszültségnél) / 2,5 V (3,3 V-os tápfeszültségnél) |
| TEC maximális áram | 2,5A |
| Hőmérséklet érzékelő típusa | 10K NTC |
| Hőmérsékletszabályozás Stabilitás | 0,001 C fok |
| Hőmérséklet beállítási módszer | Potenciométer vagy analóg bemenet |
| Alapértelmezett hőmérséklet-szabályozási tartomány | +10 és +40 fok között |
| Gyárilag beállított hőmérséklet | 25 fok C |
| Gyári alapértelmezett maximális kimeneti feszültség | 2.0V |
| Gyári alapértelmezett maximális kimeneti áram | 1,0A |
| Beállítási módszer | W9 potenciométer |
| Működési hőmérséklet tartomány | -40 és +45 fok között |
| Méretek (H x Szé) | 34mm x 20mm |
| Teljes magasság | 15,5 mm |
| Pin magasság | 5,5 mm |
Rövid ciklusú PID algoritmus
A vezérlő optimalizált visszacsatoló hurokkal rendelkezik, amelyet alacsony hőtehetetlenségű mikroobjektumokhoz terveztek, gyors stabilizálást és nagyfrekvenciás korrekciós válaszokat biztosítva.
Extrém helytakarékos kialakítás
A nagy sűrűségű integrációra tervezett ATC-M1 a miniatűr optikai eszközök és érzékelőházak legszűkebb belső üregeibe illeszkedik.
Zökkenőmentes TO-CAN integráció
Kifejezetten DFB lézerek és integrált hűtőkkel és szondákkal ellátott TO-CAN csomagok kezelésére tervezték, biztosítva a pontos hullámhossz-stabilizálást.
Nagy hatékonyságú hőkimenet
Kis mérete ellenére az ATC-M1 egyenletes teljesítményt biztosít a mikrohűtőknek, fenntartva a stabil hőkörnyezetet az érzékeny félvezető csomópontok számára.
Ipari szintű megbízhatóság
Az ISO-kompatibilis gyárunkban gyártott minden egység szigorú tesztelésen megy keresztül, hogy megbizonyosodjon arról, hogy képes ellenállni a telekommunikációs és az űrrepülési érzékelés megerőltető környezetének.
Rövid ciklusú PID-vel és mikroobjektumokhoz tervezett ATC-M1 hőmérsékletszabályozónkat a következő területeken használják széles körben:
DFB lézerdióda-stabilizálás: Az ATC-M1 precíz, rövid ciklusú visszacsatolást biztosít a nagy sebességű optikai szálas kommunikációs modulok frekvenciaeltolódásának megakadályozásához.
TO-CAN csomagos hőkezelés: Ideális kisméretű, TO-típusú, korlátozott termikus tömegű fémdobozokban elhelyezett félvezető alkatrészek hűtésére és felügyeletére.
Mikro-optikai érzékelés: Biztosítja a kompakt infravörös érzékelők és molekuláris detektorok pontosságát azáltal, hogy állandó üzemi hőmérsékletet tart fenn.
K: Miért fontos a "rövid ciklusú PID" a rövid ciklusú PID-vel rendelkező ATC-M1 hőmérsékletszabályozó számára, és mikroobjektumokhoz tervezték?
V: A mikroobjektumok sokkal gyorsabban melegszenek fel és hűlnek le, mint a nagyobb rendszerek. A rövid ciklusú PID lehetővé teszi, hogy a vezérlő magasabb frekvencián frissítse a kimenetét, megakadályozva a hőmérséklet "túllövést", amely gyakran előfordul a szabványos ipari vezérlőknél.
K: Az ATC-M1 illeszkedik a meglévő miniatűr optikai rendszerekhez?
V: Igen. Az ATC-M1 Temp Controller rövid ciklusú PID-vel és Micro Objects számára tervezve az egyik legkompaktabb kialakításunk, amelyet kifejezetten olyan rendszerekhez készítettünk, ahol a hely kritikus szűk keresztmetszetet jelent, mint például az integrált fotonika és a hordozható diagnosztikai eszközök.
K: Az X-Meritan nyújt technikai segítséget a kezdeti rendszerintegrációhoz?
V: Abszolút. Szakértői csapatunk készen áll, hogy gyors és hatékony megoldásokat kínáljon, átfogó értékesítés utáni támogatást kínálva annak biztosítására, hogy az ATC-M1 optimálisan működjön az Ön konkrét hardvertervezésén belül.
1. A kereskedőkkel ellentétben az X-Meritan saját speciális gyárat működtet Kínában. Fenntartjuk az ATC-M1 minden alkatrészének teljes nyomon követhetőségét, biztosítva, hogy az ipari szintű megbízhatóság minden egységbe beépüljön a PCB szinttől kezdve.
2. Nem csak táblákat árulunk; csapatunk olyan alkalmazásmérnökökből áll, akik közvetlenül a DFB lézeres és TO-CAN integrációs projekteken dolgoztak. Konkrét tanácsot adunk a hőellenállás illesztésével és a PID paraméterek előbeállításával kapcsolatban mikroobjektumaihoz.
3. Vezérlőinket már nagy téttel rendelkező környezetekben alkalmazzák, beleértve az optikai szálas kommunikációt és az orvosi diagnosztikát, ahol a 0,1 °C-os eltolódás rendszerhibát okozhat.
4. Megértjük a mikroelektronikai eszközökkel kapcsolatos K+F gyors ütemű természetét. Szállításra kész raktárkészletet tartunk fenn az ATC-M1 számára az azonnali tesztelési és ellenőrzési igények kielégítésére, részletes műszaki adatlapokkal alátámasztva.
5. Több éves gyártási és együttműködési tapasztalattal az X-Meritan biztosítja, hogy minden termék megfeleljen a globális piacokon szükséges ipari szabványoknak, megbízható ellátási láncot biztosítva a nemzetközi gyártók számára.
