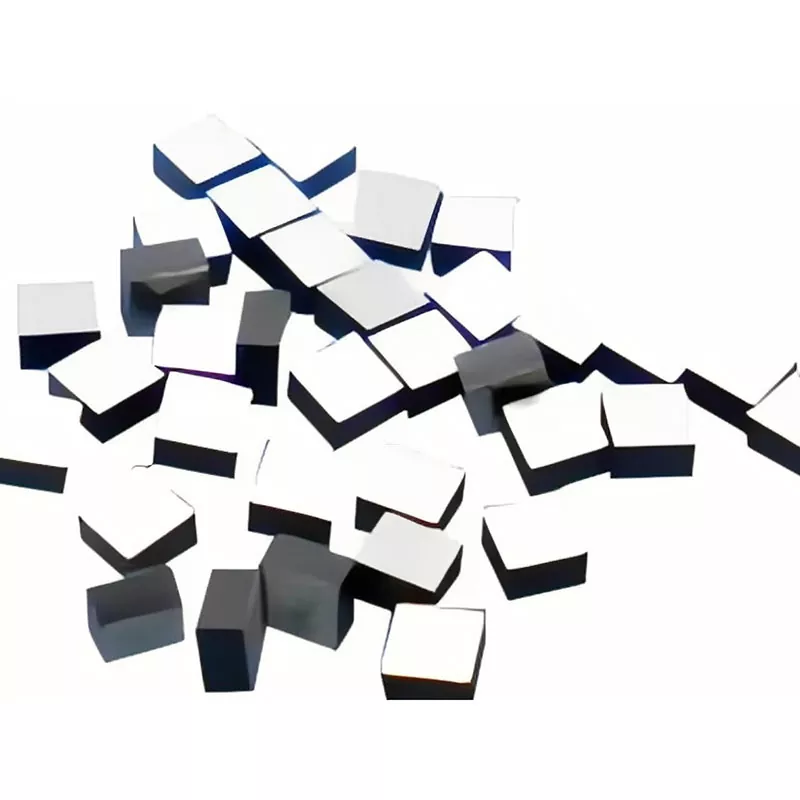

Az X-Meritan egy professzionális kínai minőségű, nagy pontosságú NTC termisztorchip beszállító. Nagy pontosságú NTC termisztoros forgácshőmérséklet-érzékelőt biztosítunk, amely támogatja a professzionális kötési folyamatokat arany-, alumínium- vagy ezüsthuzallal. A nagy tisztaságú arany vagy ezüst bevonatú, kompakt méretű NTC termisztorchip kínálatával az X-Meritan zökkenőmentes integrációt biztosít a hibrid többfunkciós modulokba. Nagy pontosságú chip típusú NTC termisztorunkat nagy sűrűségű elrendezésekhez tervezték, ahol a hőciklus-ellenállás és a ±0,5%-os pontosság szükséges a rendszer megbízhatóságához.
Az X-Meritan továbbfejlesztett, nagy pontosságú NTC termisztor chipje egy nagy érzékenységű alkatrész, amelyet kifejezetten a legigényesebb termikus környezetekhez terveztek, a kriogén -253 °C-tól a magas hőmérsékletű 1000 °C-ig. A mindössze 0,3 x 0,3 mm méretű, nagy pontosságú NTC termisztorchip speciális felületi védőréteggel rendelkezik, amely blokkolja a nedvességet és megakadályozza az oxidációt, meghosszabbítva az élettartamot szűk helyeken. Ez a nagy pontosságú chip típusú NTC termisztor az optikai kommunikációhoz és az orvosi radarokhoz való előnyben részesített választás, ahol az a képessége, hogy minimális hibát tartson fenn hosszú távú használat mellett, stabil alapot biztosít a precíz hőmérsékletszabályozáshoz és hűtési megoldásokhoz.
|
Modell |
R (KΩ) |
B (K) |
Méretek (LWT) (mm) |
Névleges teljesítmény 25°C-on (mW) |
Disszipációs együttható (mW/°C) |
Termikus időállandó (s) |
|
DT502□3950A |
5.0 |
3950 |
1.01.00.5 |
<60 |
~1.2 |
≤3 |
|
DT103□3435B |
10.0 |
3435 |
0.950.950.6 |
<60 |
~1.2 |
≤3 |
|
DT103□3470A |
10.0 |
3470 |
1.01.00.5 |
<60 |
~1.2 |
≤3 |
|
DT103□3950A |
10.0 |
3950 |
1.11.10.46 |
<60 |
~1.2 |
≤3 |
|
DT203□3743A |
20.0 |
3743 |
1.11.10.6 |
<60 |
~1.2 |
≤3 |
|
DT303□3950A |
30.0 |
3950 |
1.01.00.55 |
<60 |
~1.2 |
≤3 |
|
DT473□4050A |
47.0 |
4050 |
0.450.450.25 |
<10 |
~0.2 |
≤2 |
|
DT503□3950A |
50.0 |
3950 |
1.01.00.55 |
<60 |
~1.2 |
≤3 |
|
DT104□3950A |
100.0 |
3950 |
0.950.950.6 |
<60 |
~1.2 |
≤3 |
|
DT104□3964F |
100.0 |
3964 |
0.450.450.2 |
<10 |
~0.2 |
≤2 |
|
DT104□4100A |
100.0 |
4100 |
0.950.950.6 |
<60 |
~1.2 |
≤3 |
Ellenállás: 1kΩ - 1000kΩ
B érték: 3200-4500K
Méret: 0,3-4,0 mm
Kivételes mérési pontosság
A nagy pontosságú NTC termisztorchip szűk ±0,5%-os és ±1%-os tűrési lehetőségeket kínál, így ideális olyan rendszerekhez, amelyek minimális hibát és pontos hőmérséklet-szabályozást igényelnek.
Kiváló ragasztási kompatibilitás
Az arany vagy ezüst elektródákkal ellátott chipek professzionális ragasztási folyamatokhoz lettek optimalizálva arany-, alumínium- vagy ezüsthuzallal többfunkciós modulokban.
Ultra-kompakt lábnyom
A 0,3 x 0,3 mm-es méretű chip lehetővé teszi az optoelektronikai eszközökbe és a miniatürizált érzékelőszondákba történő nagy sűrűségű rögzítést.
Környezeti tartósság
Az integrált védőréteg ellenáll az oxidációnak és a nedvességnek, így biztosítja a pontos hőmérsékleti teljesítményt még hosszú távú külső környezeti hatások után is.
Extrém hőmérsékletű sokoldalúság
Ezt a chipet úgy tervezték, hogy széles spektrumban működjön, a -253 °C-os kriogén szinttől az 1000 °C-os magas hőipari csúcsokig.
1. Optikai kommunikáció:A nagy pontosságú NTC termisztorchip alapvető hőfelügyeletet biztosít a lézerdiódák és az optikai modulok számára. biztosítja a hullámhossz stabilitását a pontos hőmérsékletszabályozás fenntartásával nagy sebességű adatkörnyezetekben.
2. Orvosi műszerek:Ez az alkatrész biztosítja a speciális diagnosztikai eszközökhöz és laboratóriumi berendezésekhez szükséges nagy pontosságú érzékelést. Minimális hibahatára kritikus az érzékeny orvosi hőmérséklet-szabályozáshoz.
3. Autóradar és érzékelő:Széles körben használják a LiDAR- és radarmodulokban a hősodródás megakadályozására. A készülék megbízható teljesítményt tart fenn az autóelektronikára jellemző gyakori hőciklus mellett.
4. Ipari és laboratóriumi kutatás:Ezeket a chipeket az optoelektronikai egyetemek és kulcslaboratóriumok hibrid moduljaiba integrálják. Támogatják az egyedi ragasztási és rögzítési konfigurációk széles skáláját a kísérleti hardverekhez.
K:Milyen elektródaanyagok állnak rendelkezésre a kötési folyamathoz?
V:Az elektródákhoz testreszabható arany (Au) vagy ezüst (Ag) bevonatot kínálunk. Ez kiváló kompatibilitást biztosít a csúcsminőségű mikroelektronikában használt arany-, alumínium- vagy ezüsthuzalkötési technikákkal.
K:Hogyan kezeli a forgács a nedvességet kompakt berendezésekben?
V:A chip felületén speciális védőréteg található. Ez a kialakítás hatékonyan megakadályozza a nedvesség behatolását és az oxidációs korróziót, ami létfontosságú az alkatrészek élettartamának fenntartásához kis, zárt terekben.
K:A méretek testreszabhatók a nem szabványos modulokhoz?
V:Igen, míg szabványos kompakt méretünk 0,3 x 0,3 mm, teljes körű testreszabást biztosítunk mind a fizikai méretek, mind az elektromos paraméterek tekintetében, hogy megfeleljenek a többfunkciós modulok speciális követelményeinek.
Az X-Meritan egy kínai gyár, amely fejlett félvezető hűtési technológia alkalmazására szakosodott, professzionális anyagválasztást, magkomponens-ellátást és átfogó hűtési megoldásokat kínál optikai kommunikációhoz, ipari és orvosi alkalmazásokhoz, valamint autóradarokhoz. Ügyfélkörünkben kommunikációs ipari rendszerintegrátorok, hazai és nemzetközi optikai kommunikációs eszköz- és modulgyártók, optoelektronikai egyetemek és kulcslaboratóriumok találhatók. Jelenleg a száloptikai kommunikációra, érzékelőkre, orvosi, autóradarokra és fogyasztói alkalmazásokra kiterjedő piacokat szolgálunk ki.
