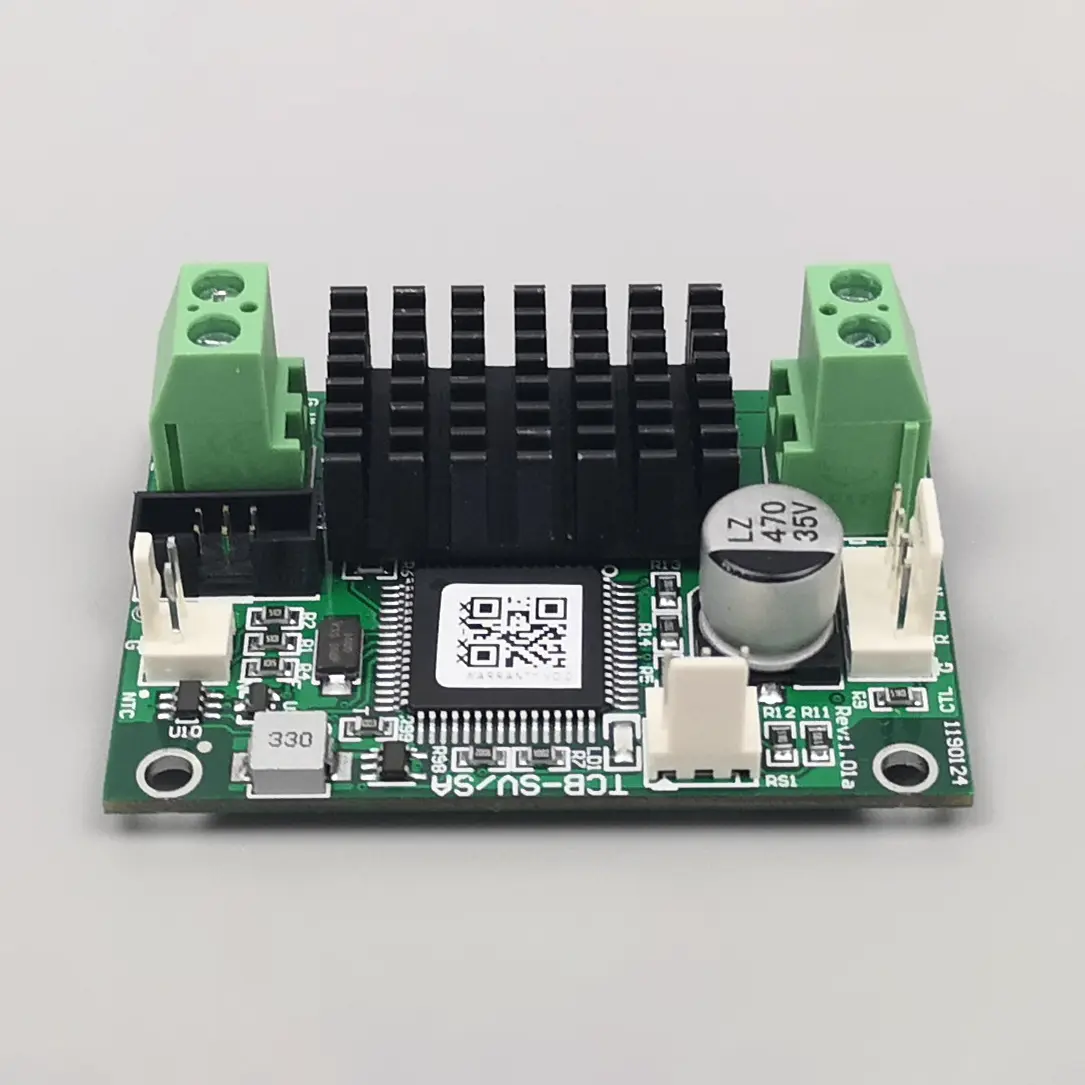

ATCB-SV hőmérsékletszabályozó Micro TEC-ekheza hiperlokális hőkezelésben meghatározó szerepet játszott. Az ultrakompakt termoelektromos hűtőkhöz (TEC) tervezett vezérlő nagy felbontású áramkormányzást és millikelvin alatti stabilitást biztosít. Ebben a mélyreható merülésben megvizsgáljuk felépítését, előnyeit/hátrányait, valós felhasználási lehetőségeit, és válaszolunk a gyakori mérnöki kérdésekre. A Fuzhou X-Meritan Technology Co., Ltd. ezt a vezérlőt a következő generációs fotonikai és orvosbiológiai rendszerekbe integrálja. Akár LiDAR-on, akár DNS-amplifikáción dolgozik, a TCB-SV a méret és a pontosság lenyűgöző keverékét kínálja.
📋 A tartalom egy pillanat alatt
🔬 Mi határozza meg a TCB-SV hőmérsékletszabályozót a Micro TEC-ekhez?
Hogyan teljesít a vezérlési architektúra az általános célú PID-eknél?
A TCB-SV nem egy általános PID; adaptív előrecsatoló hurkot és linearizált kimenetet alkalmaz mikroohmos terhelésekhez. Közvetlenül foglalkozik a miniatürizált Peltier-elemekben jelenlévő parazita rezisztenciával. A Fuzhou X-Meritan Technology Co., Ltd. vékonyrétegű TEC-ekkel (2x2 mm-ig) tesztelte, és 0,002 °C-nál kisebb hullámzást észlelt. Bipoláris kimenete kiküszöböli a holtsávot, így ideális kriogén vagy környezeti hőmérséklet melletti fűtési ciklusokhoz. Sőt, aTCB-SV hőmérsékletszabályozó Micro TEC-ekhezI2C és analóg interfészt tartalmaz, így zökkenőmentesen illeszkedik a kompakt műszerekbe.
⚙️ Főbb képességek: hogyan növeli a TCB-SV a mikro TEC teljesítményt
Milyen stabilitási adatokra számíthatnak a mérnökök a mikro TEC-ekkel?
A korai alkalmazókkal együttműködveFuzhou X-Meritan Technology Co., Ltd.dokumentált hosszú távú sodródás ±0,005 °C alatt 24 órán keresztül 0,8 A-es mikro TEC használatával. A vezérlő 24 bites ADC érzékelést és gyors PWM-simító szűrőt alkalmaz. Még a 0,2 J/K hőterhelésnél sem történik rezgés. Az alábbi táblázat összehasonlítja a TCB-SV-t a hagyományos hőmérséklet-szabályozókkal:
| Paraméter |
TCB-SV (Micro TEC optimalizálva) |
Szabványos asztali vezérlő |
| Min. TEC jelenlegi felbontása |
0,5 mA |
5–10 mA (tipikus) |
| Hőmérséklet stabilitás (10 mK tartomány) |
±0,002°C |
±0,05°C |
| Forma tényező |
30 x 30 mm-es modul |
½ rack 4U |
| Bipoláris / lineáris kimenet |
Igen, zökkenőmentes nulla-kereszt |
Gyakran egypólusú vagy relé |
📊 TCB-SV hőmérsékletszabályozó: előnyei és korlátai
Miért válassza – és hol kell óvatosnak lennie?
| ✅ Erős pontok |
⚠️ Kompromisszumok |
- Ultrafinom áramfelbontás (ideális µTEC-ekhez)
- Rendkívül alacsony zajszint: < 1 µV az érzékelőnél
- Adaptív PID mikroszekundumos válaszjel
- Kompakt SMD összeszerelés, egyszerű beágyazás
- Széles tápellátás 5-28 V, nagy hatásfok
|
- Max kimenet 2 A (nem nagy TEC-ekhez)
- Egzotikus TEC-ekhez firmware-hangolás szükséges
- Nincs beépített grafikus kijelző (csak távirányító)
- Érzékeny a bemeneti kapacitás elrendezésére
- Magasabb költség, mint az alap be-ki vezérlők
|
A magasabb kezdeti beruházás ellenéreFuzhou X-Meritan Technology Co., Ltd.hangsúlyozza, hogy a teljes birtoklási költség csökken az energiamegtakarítás és a fotonikai igazítás csökkentett termikus iterációi miatt.
🔄 Dinamikus termikus kerékpározás mikro TEC-ekkel
Túllövés nélkül kezeli a TCB-SV a gyors váltakozó fűtést/hűtést?
Igen – az egyik áttörést jelentő tulajdonságaTCB-SV hőmérsékletszabályozó Micro TEC-ekheza „termikus sebessége előrecsatolás”. A PCR vagy lézeres hullámhossz-stabilizálás során gyakran gyorsan kell váltani a fűtés és a hűtés között. A TCB-SV előre látja a Peltier fordulatot, és kompenzálja a hátsó EMF-et. A Fuzhou X-Meritan Technology Co., Ltd. 5°C/s elfordulási sebességet mutatott ki 3x3 mm-es TEC-en <3%-os túllövés mellett. Ez tökéletessé teszi a kvantumkaszkád lézeres csomagoláshoz és a mikrofluidikus hőciklusokhoz.
🏭 Alkalmazáspanoráma: ahol a TCB-SV különbséget jelent
Mely élvonalbeli területek profitálnak leginkább?
-
Optikai adó-vevők– DWDM lézeres hőmérséklet-stabilizátor (mikro TEC pillangós csomagokban).
-
Orvosi diagnosztika– Az izotermikus erősítő chipek (LAMP) ±0,1°C-os pontosságot igényelnek.
-
Űr/űrhajózás– Miniatűr infravörös detektorok hűtése alacsony energiafogyasztással.
-
Laboratóriumi műszerek– Mikrokalorimetria, ahol az alacsony termikus tömeg döntő.
A Fuzhou X-Meritan Technology Co., Ltd. szállítja a TCB-SV-t a kvantumérzékelőket fejlesztő kutatólaboratóriumoknak, mert az EMC profilja kivételesen tiszta.
❓ Gyakran ismételt kérdések (TCB-SV és mikro TEC)
Működik a TCB-SV szubmilliamp-es TEC áramokkal?
Teljesen. A TCB-SV kimeneti fokozata 0,2 mA-ig lineáris a 16 bites DAC-nak és a precíziós op-amp meghajtónak köszönhetően. Sok mikro TEC, különösen az érzékelők hűtésére szolgáló, 10 mA alatti áramot igényel. A vezérlő még ezeken az alacsony szinteken is megtartja a linearitást, elkerülve a H-híd kialakításánál tapasztalható „keresztezési torzítást”. A Fuzhou X-Meritan Technology Co., Ltd. alkalmazási megjegyzéseket ad az érzékelő ellenállás kalibrálásához, hogy maximalizálja az 1 mA alatti pontosságot.
Milyen hőmérséklet-érzékelő interfészek kompatibilisek?
A TCB-SV natív módon támogatja a PT100/1000 RTD-ket, az NTC termisztorokat (linearizációs táblázatokkal), és még az olyan szilárdtest-érzékelőket is, mint az AD590 vagy az LM335 a konfigurálható analóg előlapján keresztül. Tartalmaz egy 24 bites delta-szigma ADC-t programozható gerjesztőárammal. Micro TEC alkalmazásokhoz kis NTC chip termisztorok (0201-es méretű) használatát javasoljuk a termikus késleltetés csökkentése érdekében. A Fuzhou X-Meritan Technology Co., Ltd. előre egyeztetett termisztorgörbéket tud szállítani az integráció felgyorsítása érdekében.
Leláncolhatok több TCB-SV vezérlőt többzónás mikro TEC vezérléshez?
Igen, a TCB-SV tartalmaz egy I²C/SMBus interfészt konfigurálható címzéssel. Akár 16 eszközt is üzemeltethet egyetlen buszon, ami megkönnyíti a többcsatornás rendszerek kialakítását hullámvezető rácsokhoz vagy mikrolemezes hőciklusokhoz. A gazdagép képes leolvasni a hőmérséklet-telemetriát és egyénileg írhatja az alapjeleket. A Fuzhou X-Meritan Technology Co., Ltd. Python könyvtárat és grafikus felhasználói felületet kínál a gyors prototípuskészítéshez.
A TCB-SV firmware frissíthető a jövőbeli TEC-anyagokhoz?
Határozottan. Alkalmazáson belüli programozási (IAP) rendszerbetöltővel rendelkezik UART/I²C felett. Amint megjelennek az új vékonyrétegű, eltérő impedanciájú vagy Seebeck-együtthatókkal rendelkező TEC-k, frissítheti a PID- és a linearizációs táblázatokat. A Fuzhou X-Meritan Technology Co., Ltd. rendszeresen ad ki olyan firmware-javításokat, amelyek javítják az adaptív erősítési ütemezést az új mikro TEC-ekhez. Ez jövőbiztos befektetést biztosít.
Milyen védelmet biztosít a TCB-SV az érzékeny mikro TEC-ekhez?
Programozható áramkorlátozással, termikus leállítással és lágyindítással rendelkezik, amely megakadályozza a bekapcsolási áramot. A vezérlő folyamatosan figyeli a TEC feszültséget, és 100 µs alatt képes érzékelni a szakadást vagy rövidzárlatot, majd letiltja a kimenetet. Ez a védelmi szint elengedhetetlen az orvosi vagy repülési hardverbe ágyazott drága mikro TEC-k számára.
📚 Referenciák és műszaki források
- 🔗 Fuzhou X-Meritan Technology Co., Ltd. – TCB-SV termékismertető és fehér papír (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: „Micro TEC controllers for co-packed optics” (13. évf., 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: „Sub-millikelvin szabályozás miniatürizált Peltier eszközökkel” (2023) – https://link.springer.com/article/... (horgony)
- 🔗 AN-102 alkalmazási megjegyzés:Mikro TEC-ek vezetése oszcilláció nélkülFuzhou X-Meritan Technology Co., Ltd. (kérésre elérhető)
ATCB-SV hőmérsékletszabályozó Micro TEC-ekhezkészen áll az Ön értékelésére.Fuzhou X-Meritan Technology Co., Ltd. ingyenes tervezési áttekintést, mintaegységeket és műszaki tanácsadást biztosít. Vegye fel velünk a kapcsolatotjelenleg.
