Szerelvények mikro-termoelektromos hűtőkkelkritikus megoldássá váltak a kompakt, precíz és megbízható hőmérséklet-szabályozást igénylő iparágakban. Az infravörös detektoroktól és lézerrendszerektől az orvosi képalkotó berendezésekig és ipari érzékelőkig ezek a hűtőegységek segítenek stabilizálni a hőmérsékletre érzékeny alkatrészeket, miközben javítják a rendszer teljesítményét és meghosszabbítják a működési élettartamot.
Ez a cikk bemutatja a mikro-termoelektromos hűtőegységek működését, előnyeiket, általános ipari alkalmazásait, a legfontosabb tervezési szempontokat, az anyagválasztást, a termikus kihívásokat és a jövőbeli fejlesztési trendeket. Gyakorlati útmutatást is nyújt a megbízható hőkezelési megoldásokat kereső mérnökök, OEM-vásárlók és rendszertervezők számára.

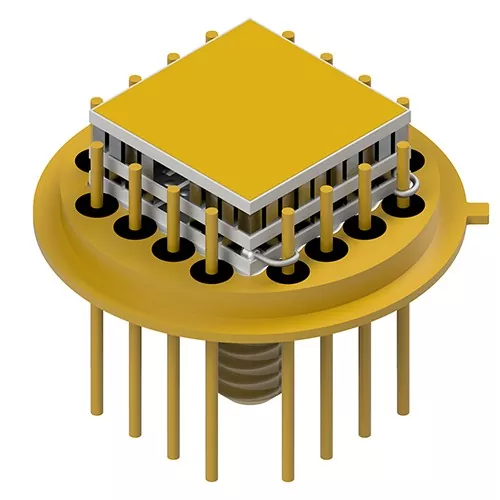

A mikro-termoelektromos hűtőkkel ellátott szerelvények kompakt hőkezelő rendszerek, amelyeket a rendkívül érzékeny elektronikus és optikai alkatrészek hőmérsékletének precíz szabályozására terveztek. Ezek az összeállítások jellemzően egyetlen kompakt csomagba integrálják a mikro termoelektromos modulokat, hűtőbordákat, érzékelőket, termikus interfész anyagokat és elektronikus vezérlőáramköröket.
A hagyományos hűtőrendszerekkel ellentétben, amelyek kompresszorokon és hűtőközegeken alapulnak, a termoelektromos hűtők a Peltier-effektust használják a hő átadására a készülék egyik oldaláról a másikra, amikor elektromos áram folyik át a félvezető anyagokon.
A mikro-termoelektromos hűtőegységek különösen értékesek olyan alkalmazásokban, ahol:
Ezeket a rendszereket általában infravörös érzékelőkbe, lézerdiódákba, CCD kamerákba, orvosbiológiai műszerekbe, repülőgép-detektorokba és optikai kommunikációs eszközökbe integrálják.
A mikro-termoelektromos hűtők működési elve a termoelektromos hatás. Amikor az egyenáram áthalad a félvezető csomópontokon, a hő az egyik oldalon nyelődik el, és a másik oldalon szabadul fel.
A hideg oldal hűti a célkomponenst, míg a meleg oldal a hőt egy hűtőbordán vagy hőelosztón keresztül vezeti el.
| Összetevő | Funkció |
|---|---|
| Hőelektromos modul | Hőt ad át elektromos áram segítségével |
| Hűtőborda | Elvezeti a hőt a forró oldalról |
| Hőmérséklet érzékelő | Figyeli a rendszer hőmérsékletét |
| Vezérlő áramkör | Szabályozza a hűtési teljesítményt |
| Termikus interfész anyaga | Javítja a hőátadás hatékonyságát |
Mivel a hűtési reakció elektromosan vezérelt, ezek a szerelvények rendkívül pontos hőmérsékletszabályozást tudnak elérni a Celsius-fok töredékein belül.
A mikro-termoelektromos hűtőegységek számos olyan előnnyel rendelkeznek, amelyeket a hagyományos hűtési módszerek gyakran nem képesek elérni.
A Micro TEC szerelvények rendkívül kompaktak, így alkalmasak hordozható elektronikai eszközökhöz, miniatürizált érzékelőkhöz és szűk helyű berendezésekhez.
Ezek az egységek rendkívül stabil hőmérsékletszabályozást biztosítanak, ami elengedhetetlen az érzékelő pontosságához és optikai stabilitásához.
A kompresszorok vagy mechanikai alkatrészek hiánya csökkenti a vibrációt, a zajt és a karbantartási igényeket.
A mikro termoelektromos rendszerek gyorsan beállíthatják a hőmérsékletet a dinamikus működési feltételek alapján.
További előnyök közé tartozik a megnövekedett rendszer élettartam, az alacsonyabb karbantartási költségek, a kisebb szennyeződési kockázatok és a megbízható működés zord környezeti feltételek mellett.
A mikro-termoelektromos hűtőkkel ellátott szerelvényeket széles körben használják olyan iparágakban, amelyek a termikus pontosságtól és a stabil működési feltételektől függenek.
| Ipar | Tipikus alkalmazások |
|---|---|
| Orvosi berendezések | PCR rendszerek, képalkotó detektorok, bioszenzorok |
| Fotonika | Lézerdiódák, optikai adó-vevők |
| Védelem és repülés | Infravörös képalkotó, éjjellátó rendszerek |
| Tudományos kutatás | Precíziós detektorok és analitikai műszerek |
| Távközlés | Száloptikai átviteli modulok |
| Ipari automatizálás | Nagy pontosságú érzékelők és ellenőrző rendszerek |
A miniatürizált elektronika és a fejlett optikai rendszerek iránti növekvő kereslet továbbra is világszerte gyorsítja a termoelektromos hűtőegységek gyors elterjedését.
A nagy teljesítményű termoelektromos hűtőegység több tervezett elemet egyesít egy integrált megoldásban.
Az összeállítás általános kialakításának egyensúlyban kell lennie a hűtési hatékonysággal, a hőellenállással, az elektromos energiafogyasztással és a fizikai méretkorlátokkal.
A gondos rendszerintegráció segít elkerülni a hőszivárgást, a páralecsapódást és a teljesítmény instabilitását.
A megfelelő mikro-termoelektromos hűtőegység kiválasztásához több termikus és működési tényező értékelése szükséges.
A mérnököknek gondosan fel kell mérniük:
A nem megfelelő kiválasztás elégtelen hűtéshez, termikus instabilitáshoz, páralecsapódás okozta károkhoz vagy túlzott energiafogyasztáshoz vezethet.
A rendkívül érzékeny érzékelőalkalmazások esetében az egyedi tervezésű szerelvények gyakran jobb teljesítményt nyújtanak, mint a hagyományos, készen kapható modulok, mivel optimalizálják a hőutakat és minimalizálják a mechanikai igénybevételt.
Bár a mikro-termoelektromos szerelvények kivételes pontosságot biztosítanak, számos mérnöki kihívással kell szembenézni.
Ha a hőmérséklet a környezeti harmatpont alá esik, páralecsapódás léphet fel, ami károsíthatja az érzékeny elektronikát.
Kritikus a hő hatékony eltávolítása a meleg oldalról. A gyenge hőelvezetés csökkenti a hűtési hatékonyságot, és túlmelegítheti a rendszert.
Az ismételt fűtési és hűtési ciklusok mechanikai feszültséget okozhatnak a forrasztási kötésekben és a félvezető anyagokban.
A mikro termoelektromos hűtők nem mindig olyan energiahatékonyak, mint a kompresszor alapú rendszerek nagy hűtési terhelések esetén. A rendszer megfelelő optimalizálása elengedhetetlen.
A fejlett hőszimuláció és a gondos összeszerelési tervezés segít minimalizálni ezeket a kockázatokat, miközben javítja a hosszú távú megbízhatóságot.
Az anyagválasztás nagy szerepet játszik a termoelektromos hűtőegységek hatékonyságában és tartósságában.
| Anyag | Cél |
|---|---|
| Bizmut Telluride | Magas termoelektromos hatásfok |
| Alumínium-nitrid | Kiváló hővezető képesség és szigetelés |
| Réz | Hatékony hőátadás |
| Kerámia szubsztrátumok | Elektromos szigetelés és szerkezeti stabilitás |
| Grafit hőpárnák | Továbbfejlesztett interfész hővezetés |
A modern anyagfejlesztés folyamatosan javítja a hűtési hatékonyságot, a miniatürizálási képességet és a hosszú távú tartósságot.
| Funkció | Mikro termoelektromos hűtés | Hagyományos kompresszoros hűtés |
|---|---|---|
| Zaj | Csendes | Mechanikai zaj van jelen |
| Rezgés | Egyik sem | Lehetséges vibráció |
| Méret | Kompakt | Nagyobb rendszerek |
| Pontosság | Nagyon magas | Mérsékelt |
| Karbantartás | Alacsony | Magasabb |
| Hűtőközegek | Nem kötelező | Kívánt |
A kompakt, nagy pontosságú rendszerekben a termoelektromos szerelvények gyakran kiváló teljesítményt nyújtanak annak ellenére, hogy a nagyméretű hűtési hatékonyság valamivel alacsonyabb.
A mikro-termoelektromos hűtőegységek jövője szorosan összefügg a miniatürizált elektronika, a mesterséges intelligencia-rendszerek, a repülési műszerek és a következő generációs optikai kommunikációs technológiák fejlődésével.
A feltörekvő trendek a következők:
Ahogy a precíziós elektronika folyamatosan fejlődik, a hőstabilitási követelmények még szigorúbbá válnak, ami tovább növeli a fejlett mikro-termoelektromos szerelvények jelentőségét.
Igen. A rendszer kialakításától és a hőterheléstől függően számos termoelektromos egység képes 0 °C alatti hőmérsékletet elérni.
Igen. Mivel nem tartalmaznak mozgó alkatrészeket, gyakran kiváló hosszú távú megbízhatóságot biztosítanak minimális karbantartás mellett.
Az orvosi képalkotás, a repüléstechnika, a fotonika, a telekommunikáció, az ipari automatizálás és a tudományos műszerek mindegyike nagymértékben támaszkodik a precíziós termoelektromos hűtésre.
Teljesen. Számos gyártó kínál egyedi hűtőegységeket, amelyek az adott hőterheléshez, méretekhez, környezeti feltételekhez és integrációs követelményekhez optimalizáltak.
A hűtőborda teljesítménye rendkívül fontos, mert a nem hatékony hőelvezetés drámaian csökkentheti a hűtési hatékonyságot és a rendszer általános stabilitását.
A mikro-termoelektromos hűtőkkel ellátott szerelvények a modern precíziós elektronika és hőkezelési rendszerek nélkülözhetetlen technológiájává váltak. Kompakt felépítésük, rezgésmentes működésük, pontos hőmérsékletszabályozásuk és hosszú élettartamuk ideálissá teszik számos iparágban az igényes alkalmazásokhoz.
Ahogy a technológia folyamatosan fejlődik a nagyobb integrációs sűrűség és nagyobb hőérzékenység felé, a professzionálisan megtervezett termoelektromos hűtőegységek még kritikusabb szerepet fognak játszani a teljesítménystabilitás és a berendezések megbízhatóságának megőrzésében.
